ADuM4165BRIZ คืออะไร?

เข้าใจง่ายใน 30 วินาที

ADuM4165 คือชิปที่สร้าง “กำแพงทางไฟฟ้า” ระหว่าง USB สองฝั่ง

ข้อมูล USB ยังคงสามารถเดินทางข้ามกำแพงนี้ได้ แต่ไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงของ Ground ระหว่างสองด้าน

แนวคิดนี้เรียกว่า Galvanic Isolation

ผลที่ได้คือระบบสามารถตัด direct ground path ระหว่าง PC กับอุปกรณ์ USB ปลายทาง ซึ่งมีประโยชน์เมื่อระบบกำลังประสบปัญหา Ground Loop หรือสัญญาณรบกวนทางไฟฟ้าที่เดินทางผ่านการเชื่อมต่อ USB

ADuM4165BRIZ คืออะไร?

ADuM4165 เป็น USB 2.0 Digital Isolator จาก Analog Devices ในตระกูลเทคโนโลยี iCoupler

จุดสำคัญคือมันรองรับ USB 2.0 ครบทั้งสามระดับความเร็ว:

• Low-Speed — 1.5 Mbps
• Full-Speed — 12 Mbps
• High-Speed — 480 Mbps

ความสามารถรองรับ High-Speed 480 Mbps เป็นจุดต่างสำคัญเมื่อเทียบกับ USB isolator รุ่นเก่าหลายรุ่นที่จำกัดอยู่ที่ Full-Speed 12 Mbps

สำหรับ USB DAC และ USB Audio Class 2 สมัยใหม่ ความสามารถนี้ทำให้สามารถใช้งานกับอุปกรณ์ที่ต้องการ High-Speed USB ได้โดยไม่ถูกจำกัดอยู่ที่ 12 Mbps

ตัว ADuM4165BRIZ ใช้แพ็กเกจ 20-lead wide-body SOIC_IC ที่มี creepage และ clearance 8.3 mm และได้รับการระบุ isolation rating ที่ 5700 Vrms เป็นเวลา 1 นาทีตาม UL 1577

Galvanic Isolation ทำอะไรกับ USB?

ลองมองระบบปกติก่อน:

PC
→ USB Cable
→ DAC

ในกรณีนี้ PC และ DAC มีเส้นทางทางไฟฟ้าเชื่อมถึงกันผ่าน USB

เมื่อเพิ่ม isolator:

PC
→ USB
→ ADuM4165
→ Isolation Barrier
→ USB
→ DAC

ข้อมูลยังเดินทางได้ แต่ direct galvanic path ระหว่าง Ground ของสองฝั่งถูกตัดออก

สิ่งนี้อาจมีประโยชน์ในระบบที่เกิด:

• Ground Loop
• Common-mode noise
• Leakage-current path
• Noise ที่นำมาตามกราวด์หรือการเชื่อมต่อ USB

แต่ต้องเน้นว่า USB isolation ไม่ได้กำจัด Noise ทุกชนิด

หาก Noise เกิดจากภาค Analog, Power Supply หรือวงจรภายใน DAC เอง การใส่ USB isolator ไม่ได้ทำให้ Noise เหล่านั้นหายไปโดยอัตโนมัติ

แล้ว Hi-Res Audio ต้องการ USB 3.0 หรือไม่?

สำหรับเสียง Stereo โดยทั่วไป ไม่จำเป็น

ลองดูเฉพาะ raw audio payload:

24-bit / 192 kHz / Stereo

24 × 192,000 × 2
≈ 9.22 Mbps

ส่วน:

32-bit / 384 kHz / Stereo

32 × 384,000 × 2
≈ 24.58 Mbps

ตัวเลขเหล่านี้ยังต่ำกว่า raw signaling rate ของ USB 2.0 High-Speed ที่ 480 Mbps อยู่มาก

แน่นอนว่า USB มี protocol overhead และ 480 Mbps ไม่ใช่ throughput สำหรับ audio payload ทั้งหมด แต่ช่องว่างยังมากพอที่ USB 2.0 High-Speed จะรองรับ Hi-Res Stereo ได้โดยสบายในบริบททั่วไป

ดังนั้นสิ่งสำคัญสำหรับ USB Audio ไม่ใช่ว่า “ต้องเป็น USB 3.x ถึงจะเสียงดี” แต่คือ interface และอุปกรณ์ทั้งระบบรองรับ USB Audio mode และ sample format ที่ต้องการหรือไม่

ADuM4165 กับ Jitter — จุดที่ต้องแยกให้ออก

Analog Devices ระบุว่าใน High-Speed mode ADuM4165 มีการ redrive และ retime ข้อมูล USB เพื่อช่วยเรื่อง input jitter และ signal eye quality ที่ระดับ USB physical layer

นี่เป็นคุณสมบัติจริงของตัวชิป

แต่คำว่า “jitter” ตรงนี้ไม่ควรถูกนำไปสรุปทันทีว่า:

“USB isolator ลด jitter ของเสียง”

เพราะมันเป็นคนละบริบทกับ sample clock ที่ DAC ใช้ตอนแปลงสัญญาณ Digital → Analog

ใน asynchronous USB Audio สมัยใหม่ DAC มักอ้างอิง local clock ของตัวเองสำหรับการแปลงสัญญาณ และใช้ buffering/feedback ในการจัดการข้อมูลจาก USB

ดังนั้นการ retime USB PHY ของ ADuM4165 เป็นเรื่องของความสมบูรณ์ของลิงก์ USB ไม่ใช่หลักฐานว่ามันลด DAC conversion-clock jitter หรือทำให้เสียงดีขึ้นโดยตรง

ADuM4165 ส่งไฟข้าม Isolation Barrier หรือไม่?

ไม่

นี่เป็นอีกจุดที่ควรเข้าใจให้ถูกต้อง

ADuM4165 ทำหน้าที่ isolation สำหรับ USB communication แต่ไม่ได้ส่งพลังงาน VBUS จากฝั่งหนึ่งข้าม isolation barrier ไปเลี้ยงอีกฝั่งด้วยตัวมันเอง

นั่นหมายความว่าฝั่ง downstream ต้องมี power domain ของตัวเอง

ในการออกแบบ USB isolator จริง จึงมักต้องมี:

• Isolated DC/DC
• หรือ External downstream power supply

ร่วมอยู่ในระบบด้วย

นี่เป็นเหตุผลว่าทำไมเวลาเราวิเคราะห์ USB isolator ไม่ควรมองแค่ “ชิป Data Isolation” แต่ต้องดูการออกแบบภาคจ่ายไฟฝั่งปลายทางด้วย

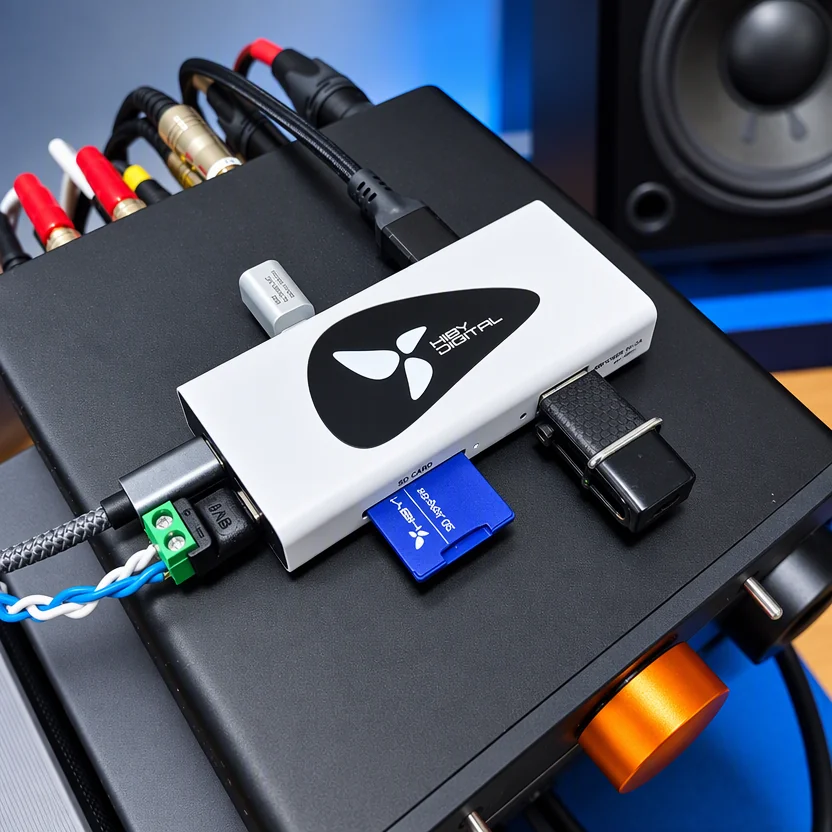

ทำไม ADuM4165 จึงเหมาะกับอุปกรณ์อย่าง HiBy AP10?

จุดนี้ต้องแยก Fact ออกจาก Engineering Inference

ไม่พบคำอธิบายจาก HiBy ที่ระบุเหตุผลในการเลือกชิปรุ่นนี้โดยตรง

เหตุผลทางวิศวกรรมที่เป็นไปได้

แต่จากคุณสมบัติทางวิศวกรรมของตัวชิป เราสามารถอธิบายเหตุผลที่ทำให้มันเหมาะกับงานประเภทนี้ได้:

1. รองรับ USB High-Speed 480 Mbps

สำคัญมากสำหรับความเข้ากันได้กับ USB Audio สมัยใหม่ เมื่อเทียบกับ isolator รุ่นเก่าที่หยุดอยู่ที่ 12 Mbps

2. รองรับ Automatic Speed Detection

ตัวชิปสามารถรองรับ Low, Full และ High-Speed โดยอัตโนมัติ ทำให้เหมาะกับอุปกรณ์ USB หลากหลายประเภท

3. สร้าง Galvanic Isolation ได้ในชิปเดียว

ADuM4165 รวม USB transceiver, isolation, control และส่วนของ USB termination หลายอย่างไว้ในโซลูชันเดียว ช่วยลดความซับซ้อนของระบบเมื่อเทียบกับการสร้าง High-Speed USB isolation จากหลายบล็อกแยกกัน

4. มี High-Speed Data Retiming

ช่วย redrive/retime ลิงก์ USB ในระดับ physical layer เพื่อรักษา signal integrity หลังข้าม isolation barrier

5. ถูกออกแบบมาสำหรับงาน Isolation โดยตรง

Analog Devices ระบุการใช้งานไว้ทั้ง USB host/peripheral isolation, instrumentation, medical และ industrial systems

ทั้งหมดนี้ทำให้ ADuM4165 เป็นชิปที่มีคุณสมบัติเหมาะกับอุปกรณ์ USB isolation ที่ต้องรองรับ High-Speed

แต่ไม่ได้หมายความว่าเราสามารถสรุปว่า HiBy เลือกมันเพราะ “ให้เสียงดีที่สุด” โดยไม่มีหลักฐานจากผู้ผลิตหรือการวัดรองรับ

สิ่งที่มักเข้าใจผิด

“USB Isolator ทำให้เสียงดีขึ้นทุกระบบ”

ไม่จำเป็น

หากระบบมี Ground Loop หรือ electrical noise ที่เดินทางผ่าน USB การตัดเส้นทางนั้นอาจสร้างผลที่วัดหรือสังเกตได้

แต่หากระบบเดิมไม่มีปัญหาดังกล่าว ผลลัพธ์อาจแตกต่างน้อยมากหรือแทบไม่มีเลย

“USB Isolator ลด Audio Jitter”

ADuM4165 มี High-Speed USB data retiming จริง แต่เป็น jitter/signal-integrity ในระดับ USB PHY

ไม่ควรเอาไปเท่ากับ DAC sample-clock jitter

“USB 3.x ต้องดีกว่า USB 2.0 สำหรับ Hi-Res Audio”

ความเร็วบัสสูงกว่าไม่ได้แปลว่าคุณภาพเสียงสูงกว่า

USB 2.0 High-Speed มี bandwidth มากเพียงพอสำหรับ Hi-Res Stereo โดยทั่วไปอยู่แล้ว

Technical Specs — ADuM4165BRIZ

Manufacturer

Analog Devices

Function

USB 2.0 Digital Isolator

USB speeds

1.5 / 12 / 480 Mbps

USB High-Speed

รองรับ

Speed detection

Automatic

Isolation technology

Analog Devices iCoupler

Isolation rating

5700 Vrms / 1 minute

Package

20-lead wide-body increased-creepage SOIC_IC

Creepage / Clearance

8.3 mm

Operating temperature

−55°C ถึง +125°C

High-Speed feature

USB data redriving and retiming

Clock

ADuM4165 ใช้ external clock/crystal reference ทาง upstream side สำหรับ High-Speed operation

Power isolation

ไม่ได้ส่ง VBUS ข้าม isolation barrier ด้วยตัวเอง

สรุป

ADuM4165BRIZ ไม่ใช่ชิปที่มีหน้าที่ “แต่งเสียง”

หน้าที่หลักของมันคือทำให้ USB 2.0 สามารถข้าม isolation barrier ได้ โดยยังรองรับ Low-Speed, Full-Speed และ High-Speed สูงสุด 480 Mbps

ในระบบ Audio จุดที่น่าสนใจคือความสามารถในการตัด direct galvanic ground path ระหว่างต้นทางอย่าง PC กับอุปกรณ์ USB ปลายทาง ซึ่งอาจช่วยแก้ปัญหาที่เกี่ยวข้องกับ Ground Loop และ electrical noise ได้

ความสามารถรองรับ High-Speed, automatic speed detection และ USB data retiming ทำให้ ADuM4165 เป็นชิปรุ่นใหม่ที่เหมาะกับ USB Audio มากกว่ารุ่น isolator ที่จำกัดอยู่เพียง Full-Speed

สำหรับ HiBy AP10 สิ่งที่เราพูดได้อย่างรับผิดชอบคือ ADuM4165 มีคุณสมบัติทางวิศวกรรมที่เหมาะกับ USB High-Speed isolation อย่างมาก

ส่วนเหตุผลเชิงผลิตภัณฑ์ว่า HiBy เลือกชิปนี้เพราะเหตุใดโดยเฉพาะนั้น หากไม่มีเอกสารจาก HiBy โดยตรง เราควรแยกให้ชัดว่าเป็น Engineering Rationale ไม่ใช่ Manufacturer-confirmed Fact

นี่คือความต่างระหว่างการอ่านสเปกเพื่อการตลาด กับการทำความเข้าใจว่าอุปกรณ์ทำงานอย่างไรจริง ๆ
