01 / WHY THIS SYSTEM EXISTS
ระบบอ้างอิง
ที่ควบคุมตัวแปรได้
ระบบนี้ไม่ได้สร้างขึ้นเพื่อพิสูจน์ว่าอุปกรณ์ชิ้นใด “เสียงดีที่สุด” แต่ใช้เป็น Reference Chain ที่รู้จักพฤติกรรมของแต่ละส่วน และสามารถเปลี่ยนตัวแปรทีละจุดได้
เมื่อทดสอบ USB Isolator สามารถคง DAC, Amplifier และ Speaker ชุดเดิมไว้ เมื่อเปลี่ยน Op-Amp ใน Amplifier ก็ยังใช้ Source และ DAC ชุดเดิม และเมื่อเปลี่ยนการตั้งค่า DAC ก็ยังมีภาคขยายและลำโพงเดิมเป็นจุดอ้างอิง
แนวทางนี้ช่วยให้การทดลองมีบริบท และช่วยแยกได้ว่าการเปลี่ยนแปลงเกิดขึ้นที่ Stage ใดของระบบ
02 / PC — DIGITAL SOURCE
PC เป็น
Digital Source
PC ทำหน้าที่เป็นต้นทางของระบบ ส่ง Digital Audio ผ่าน USB ไปยังชุด Isolation และ DAC
ระบบเคยใช้งานร่วมกับซอฟต์แวร์หลายประเภท เช่น foobar2000, JRiver, Audirvana และบริการ Streaming เพื่อศึกษาพฤติกรรมของ Sample Rate, Resampling, Exclusive Output และเส้นทาง Windows Audio
เป้าหมายหลักคือให้ Source ส่งข้อมูลได้อย่างเสถียรและสามารถกำหนด configuration สำหรับการทดสอบซ้ำได้
03 / HIBY AP10 — USB ISOLATION
แยก Data
ออกจาก Power
HiBy AP10 อยู่ระหว่าง PC และ Sound Blaster X5 ทำหน้าที่เป็น USB Isolator โดยใช้ ADuM4165BRIZ ในเส้นทาง USB
ใน Reference System นี้ USB Data มาจาก PC ขณะที่ USB Power สำหรับชุด Isolation ใช้ External Power Bank เป็นแหล่งจ่ายไฟภายนอก เพื่อให้เส้นทางข้อมูลและแหล่งจ่ายไฟถูกแยกบทบาทออกจากกันอย่างชัดเจน
การตั้งค่านี้ใช้สำหรับศึกษาพฤติกรรมของ USB Isolation และ Power Delivery ภายใต้โหลดจริง มากกว่าการประเมินจากการฟังเพียงอย่างเดียว
แรงดันที่เคยวัดได้ขณะไม่มีโหลด X5
แรงดันเมื่อเชื่อมต่อ Sound Blaster X5
ช่วงแรงดันที่บันทึกไว้ขณะใช้งานจริง
04 / SOUND BLASTER X5 — DAC
Digital to
Balanced Analog
Sound Blaster X5 เป็น DAC หลักของระบบ ใช้ชิป Cirrus Logic CS43198 จำนวน 2 ตัว และส่งสัญญาณ Analog ออกไปยัง Power Amplifier ผ่าน Balanced XLR
X5 ถูกใช้ในหลายสถานการณ์ ทั้ง PCM, High-Resolution Audio, DSD-to-PCM และ Streaming รวมถึงการตรวจสอบ Sample Rate และพฤติกรรมของ Windows Audio จึงทำหน้าที่ทั้งเป็น DAC สำหรับฟังจริงและเป็นเครื่องมืออ้างอิงของ PC Audio Chain
05 / BALANCED XLR → FOSI ZA3
Analog Stage
สู่ Power Amplifier
จาก X5 สัญญาณ Analog ถูกส่งผ่าน Balanced XLR ไปยัง Fosi Audio ZA3 ซึ่งทำหน้าที่เป็น Power Amplifier ของระบบ
ZA3 ในชุดนี้เป็นเครื่องที่ผ่านการปรับแต่ง Analog Stage, Op-Amp, Power Supply, Capacitor และ Internal Wiring โดย Final Configuration ใช้ HDAM 9988SQ ใน Balanced / Input Stage, Dual OPA627 ใน Main L/R และ OPA1642 ใน Subwoofer Stage
06 / NHT SUPERZERO 2.1
ปลายทางที่
คุ้นเคยและคงที่
NHT SuperZero 2.1 เป็นลำโพง Reference Playback ของระบบ และถูกใช้ร่วมกับ ZA3 ในการฟังและประเมินผลหลังมีการเปลี่ยนแปลงอุปกรณ์ใน Stage ก่อนหน้า
การใช้ลำโพงชุดเดิมอย่างต่อเนื่องช่วยลดตัวแปรปลายทาง ทำให้การเปรียบเทียบ configuration ใหม่กับระบบที่คุ้นเคยทำได้ง่ายขึ้น
07 / SYSTEM SPECIFICATION
Reference
Configuration

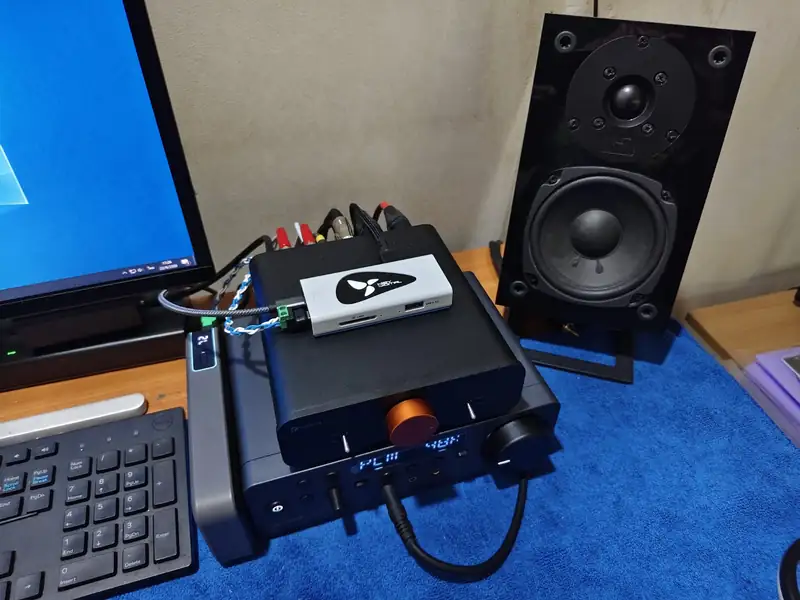

โครงสร้างระบบที่ใช้อ้างอิงสำหรับ PC Audio, USB Isolation, Modification Testing และ Listening Evaluation
- Source
- PC
- USB Data Path
- PC → HiBy AP10 → Sound Blaster X5
- USB Power Source
- External Power Bank
- USB Isolation
- HiBy AP10 / ADuM4165BRIZ
- DAC
- Sound Blaster X5 / Dual CS43198
- Analog Connection
- Balanced XLR
- Power Amplifier
- Modified Fosi Audio ZA3
- Loudspeaker
- NHT SuperZero 2.1
- Application
- PC Audio Reference / USB Isolation / Modification Testing / Listening Evaluation
- Project
- Audio Tech Lab
08 / AUDIO TECH LAB METHOD
Source → Isolation → Conversion → Amplification → Reproduction
การมองระบบเป็นแต่ละ Stage ช่วยให้การทดสอบและการโมดิฟายมีเหตุผลมากกว่าการเปลี่ยนอุปกรณ์หลายจุดพร้อมกัน
Analyze. Modify. Test. Listen.
